▷ 제품명

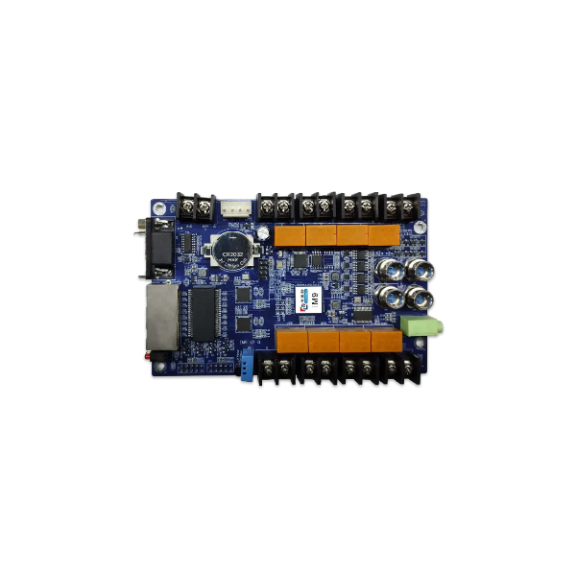

- Colorlight iM9 Multi-function Box & Card
▷ 한줄요약
- LED 디스플레이 환경 모니터링·자동 밝기조정·릴레이 원격제어를 통합한 Colorlight 제어 시스템용 보조 장치.

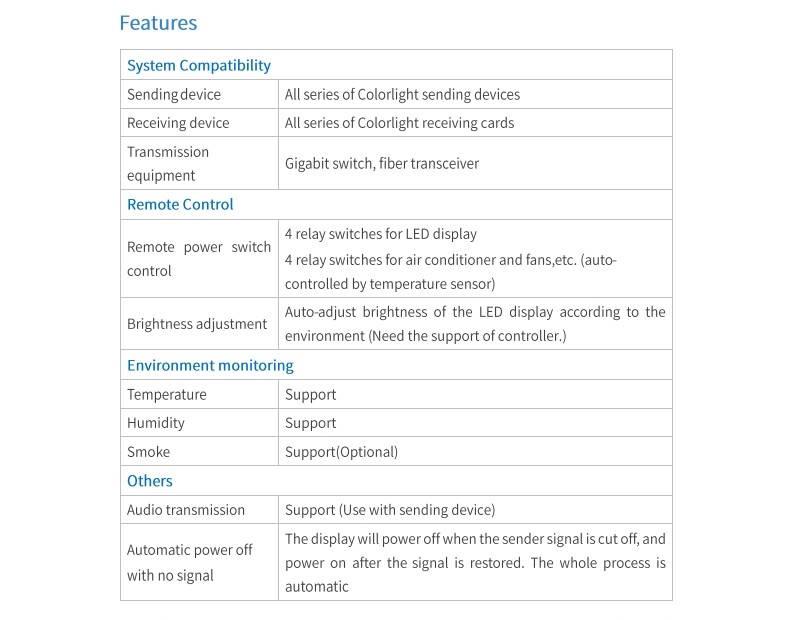

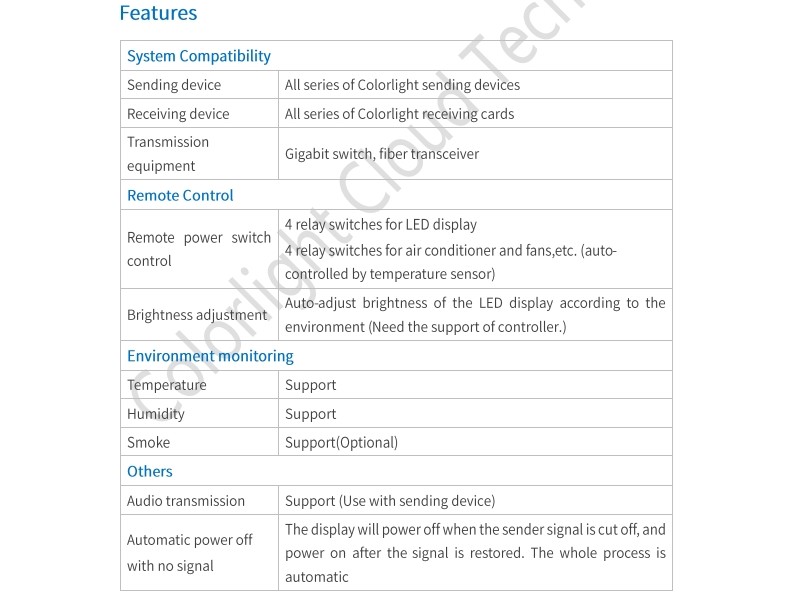

▷ 주요사양
- 환경 모니터링 : 온도·습도 지원, 연기 센서 선택 가능.
- 자동 밝기조정 : 주변광 측정으로 컨트롤러 연동 시 디스플레이 밝기 자동 조정.

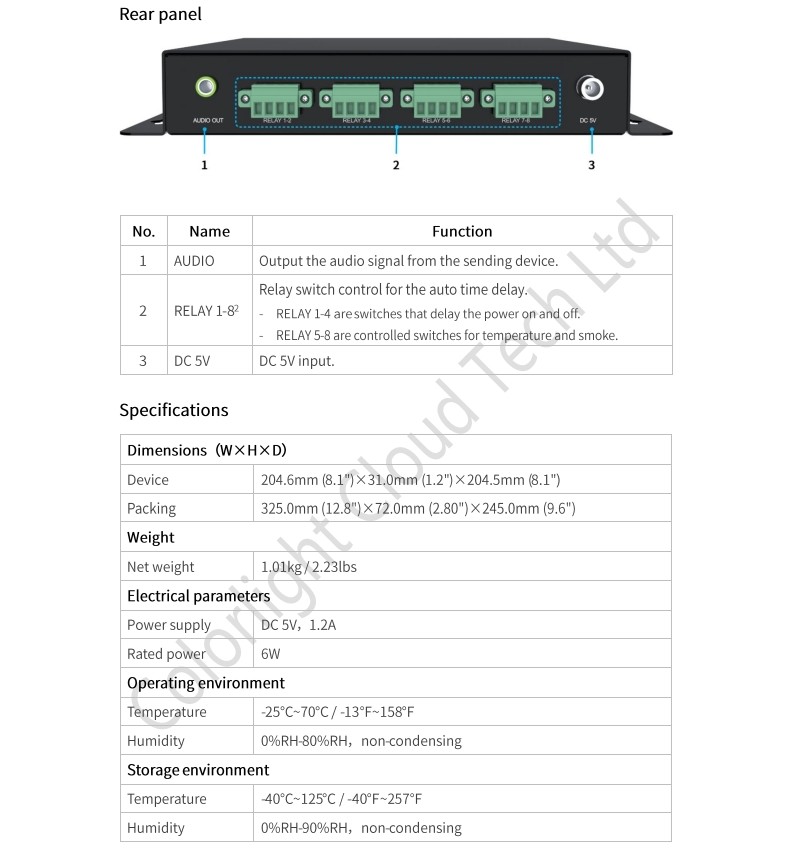

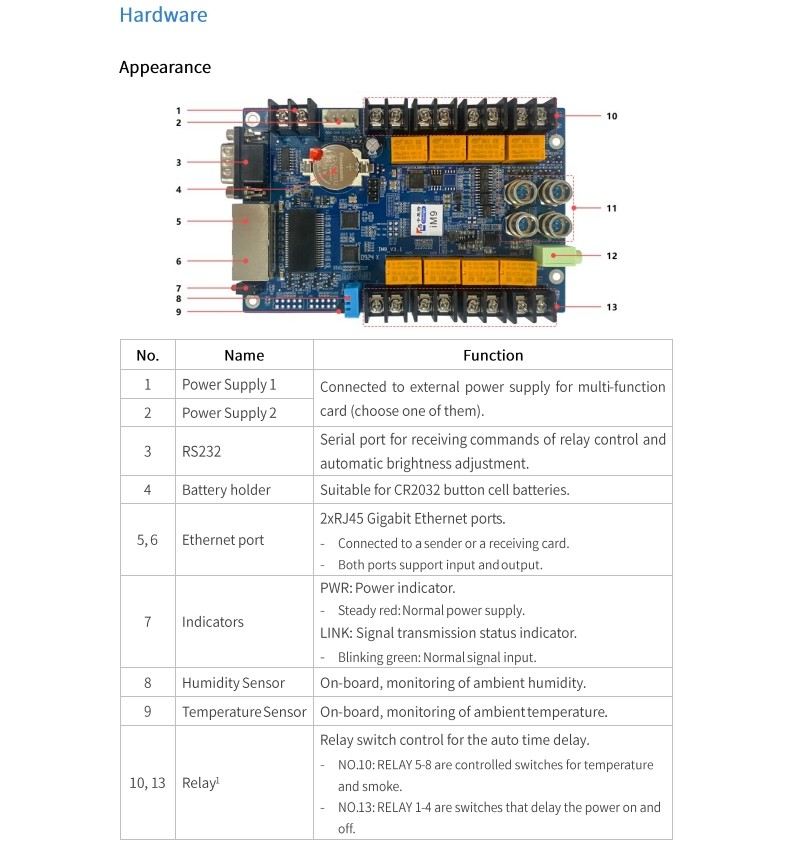

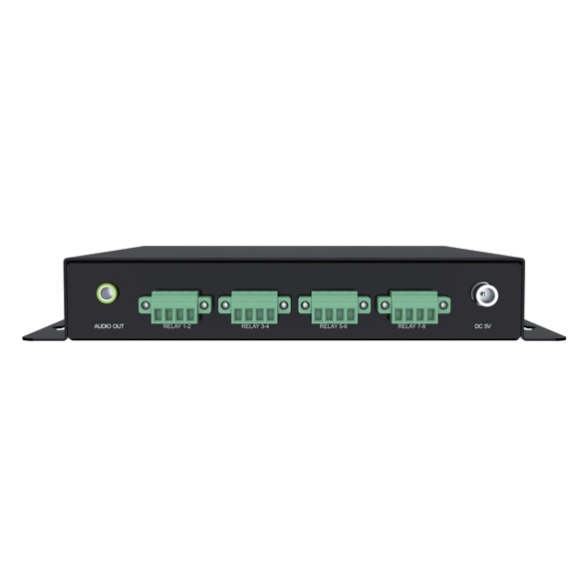

- 릴레이 원격제어 : 총 8개 릴레이(1–4: 전원 지연 스위치, 5–8: 온도/연기 연동 제어).

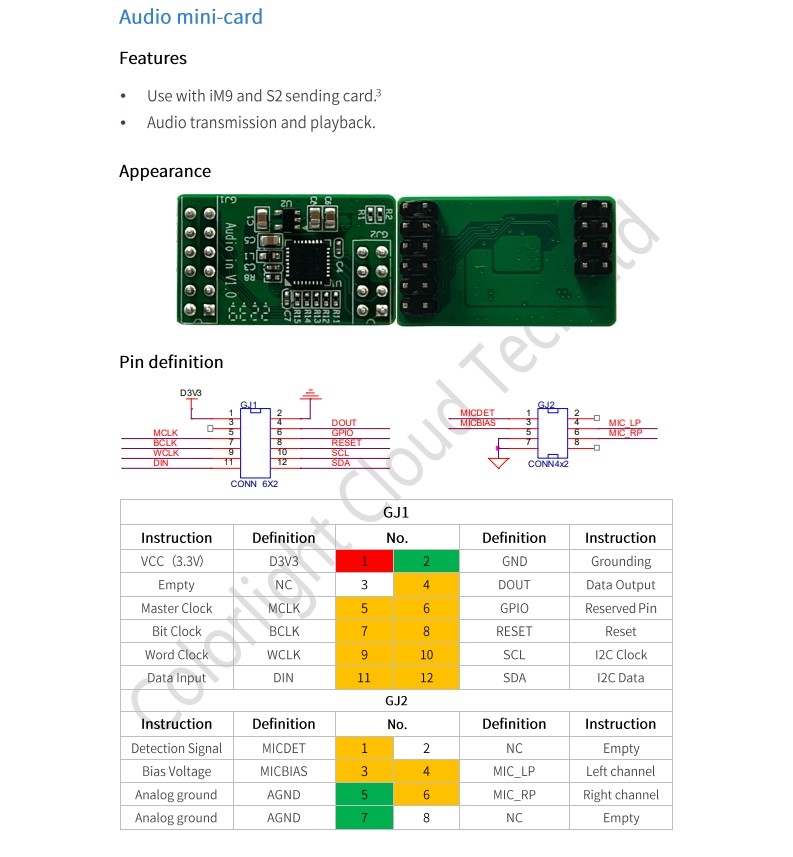

- 오디오 전송 지원 : 전용 오디오 미니카드 사용 시 송신기와 연동 가능.
- 신호 유실 시 자동 전원 차단/복구 : 송신 신호 차단 시 디스플레이 자동 전원 오프, 복구 시 자동 온.
- 전원 : DC 5V, 1.2A
- 릴레이 제한 : 전류 제한 3A; 전압 제한 DC 30V / AC 42V.
- 정격전력 : 6 W
- 동작 온도 : -25℃ ~ 70℃
- 동작 습도 : 0%RH ~ 80%RH (비응축)
- 보관 온도 : -40℃ ~ 125℃
- 보관 습도 : 0%RH ~ 90%RH (비응축)

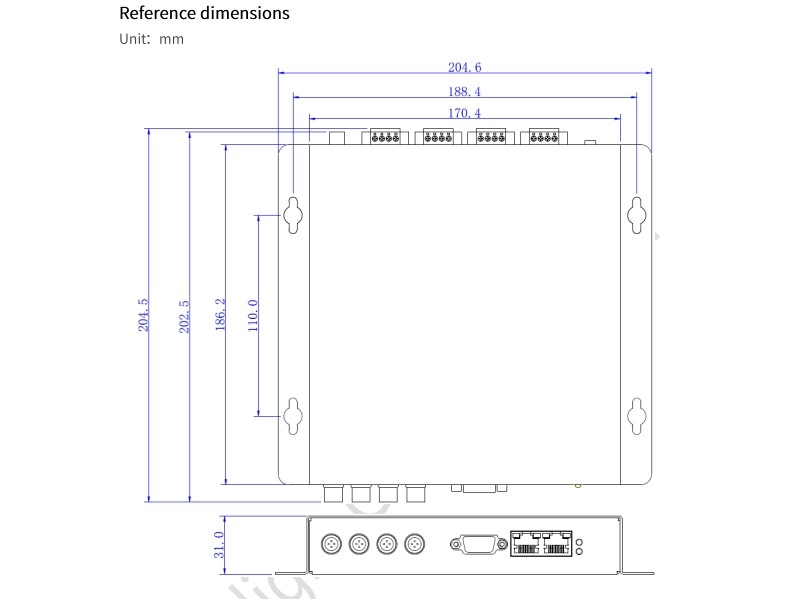

- 치수 (장치) : 204.6 × 31.0 × 204.5 mm
- 순중량 : 1.01 kg
▷ 운영·관리 편의성
- 컨트롤러 연동성 : Colorlight 송신기/수신 카드와 호환되어 기존 시스템에 손쉽게 통합 가능.
- 원격 제어·자동화 : 온도·연기 센서 연동으로 릴레이 자동 제어 가능해 현장 출동 최소화.

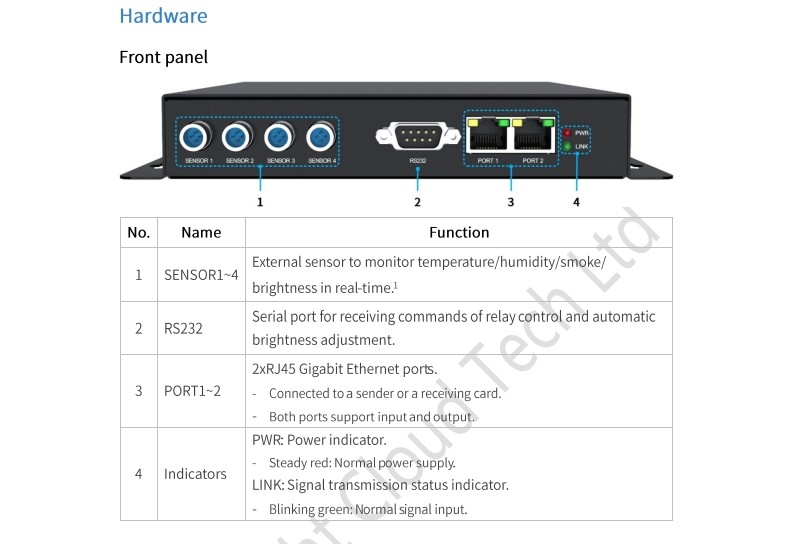

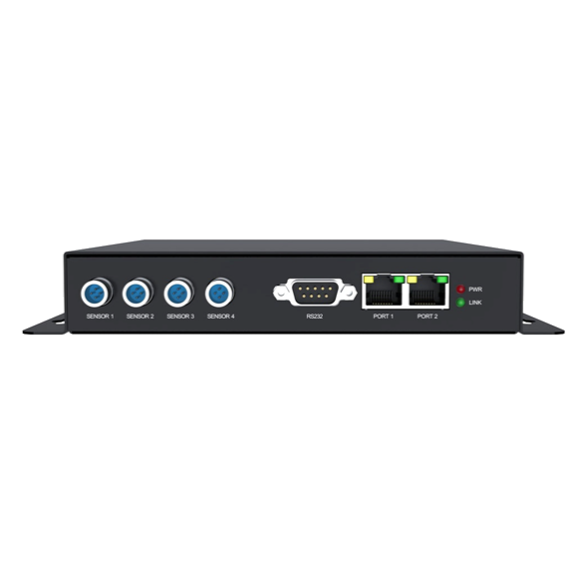

- 간단한 연결 : 2×RJ45 기가비트 포트(입출력 지원), RS232로 제어 명령 수신.
- 모듈 확장성 : 오디오 미니카드 등 옵션 모듈 장착으로 기능 확장 가능(옵션 사용 시 기술 상담 권장).
▷ 권장사용처
- 옥외·실내 대형 LED 전광판 : 환경 모니터링과 자동 밝기조정으로 시인성·안전성 확보.
- 전광판 제어실 / 방송·광고 설치 현장 : 원격 전원 제어 및 오디오 전송 연동이 필요한 곳.
- 전력·냉방 제어가 필요한 설비실 : 릴레이로 에어컨·팬·분전반 등 장비 자동 제어.
- 공공시설·스포츠 경기장·상업광고판 : 신호 유실 시 자동 전원 차단 기능으로 장비 보호 필요 환경.
▷ Download & Specification
Click to ▷ Colorlight. iM9
