▷ 제품명
- Colorlight U9 Max
▷ 한줄요약
- 대형 이벤트와 멀티스크린 환경을 위한 모듈형 20슬롯 4K HDR 비디오 스플라이서
- 최대 260M 픽셀, FPGA 기반의 고성능 영상 처리 장치
▷ 주요사양

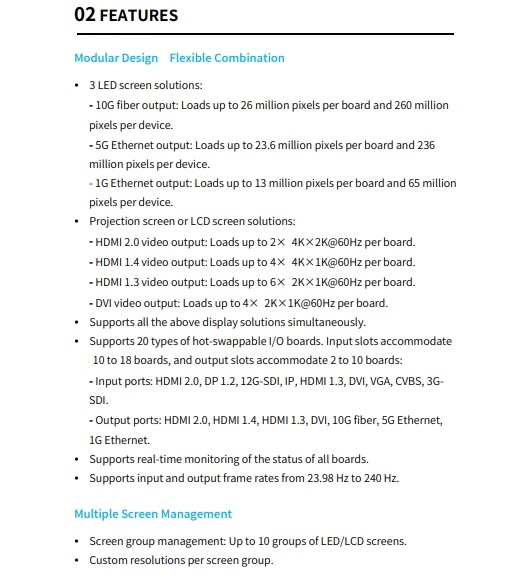

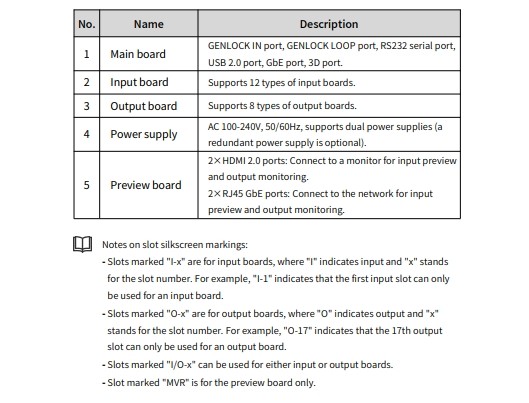

- 최대 입력 보드/출력 보드 : 입력 18개 / 출력 10개, 최대 20종 보드 조합 지원.
- 최대 출력 용량 : 10G fiber: 260M 픽셀, 5G: 236M, 1G: 65M
- 최대 입력(동시) : 36×4K@60Hz
- 최대 출력(동시) : 20×4K@60Hz
- 입력 포트 예시 : HDMI 2.0, DP1.2, 12G‑SDI, IP, HDMI1.3, DVI, CVBS, VGA
- 출력 포트 예시 : 10G fiber(SFP+), 5G RJ45, 1G RJ45, HDMI 2.0/1.4/1.3, DVI

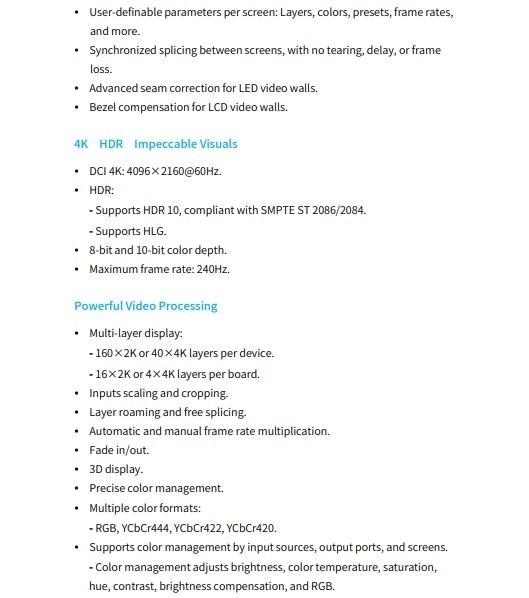

- 지원 해상도/프레임 : DCI 4K, HDR10·HLG, 8/10비트 컬러, 최대 프레임 23.98–240Hz
- 강력한 비디오 처리 : 다중 레이어(최대 160 레이어), 보간·크롭·스케일·프레임레이트 조정·색관리 등

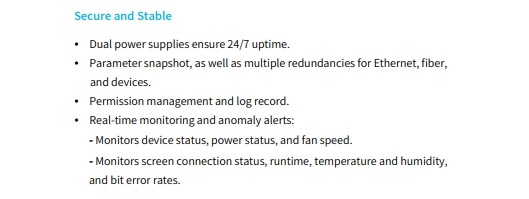

- 안정성·관리성 : 이중 전원, 포트·전원·팬 상태 모니터링, 웹 기반 크로스플랫폼 관리
- 고가용성 설계 : 듀얼 전원, 이더넷/파이버/전원 중복 및 상태 모니터링·이메일 알림.
- 웹 기반 크로스플랫폼 제어 : 브라우저·앱(Kylin VICP) 지원, 다중 사용자·권한 관리, 최대 20,000 프리셋.

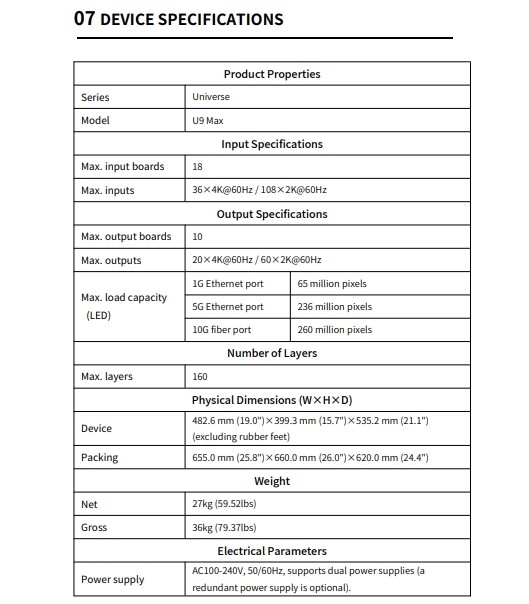

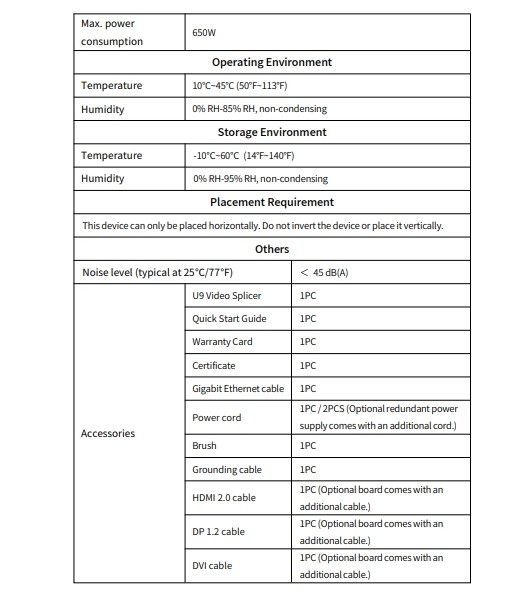

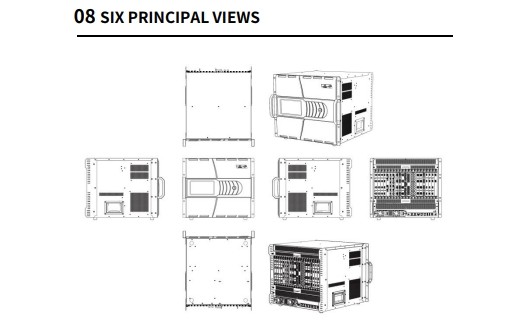

- 물리/전원 :482.6×399.3×535.2 mm, 전원 AC 100–240V(듀얼 전원(옵션)), 소비전력 표준 650W
- 무게 : 순중량 27 kg
- 운영환경 : 0–50°C, 0–85% RH (비응축)
▷ 운영·관리 편의성

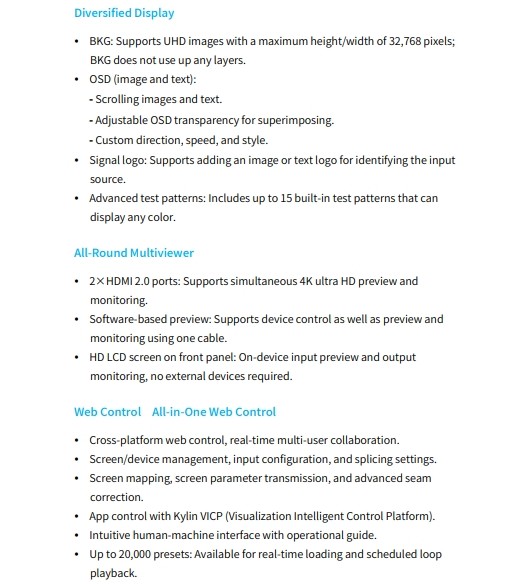

- 웹 기반 통합 제어 : 브라우저에서 장치 설정·스플라이스·맵핑·시스템 모니터링 가능(Windows/macOS/Linux 호환).

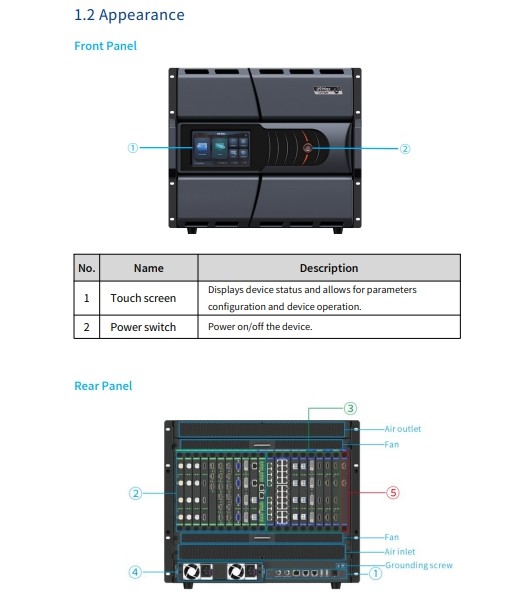

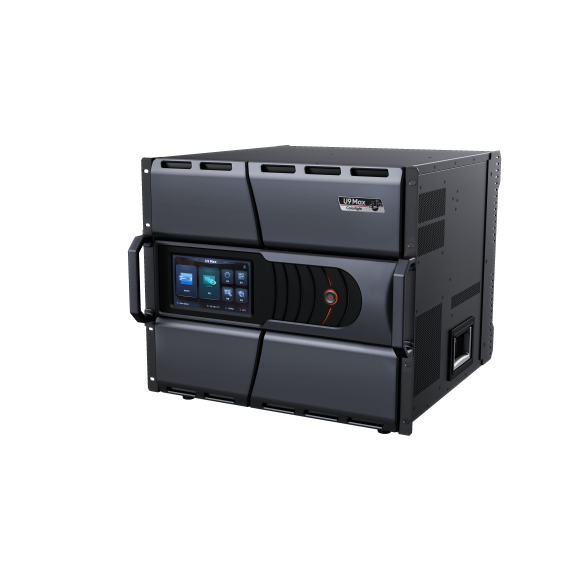

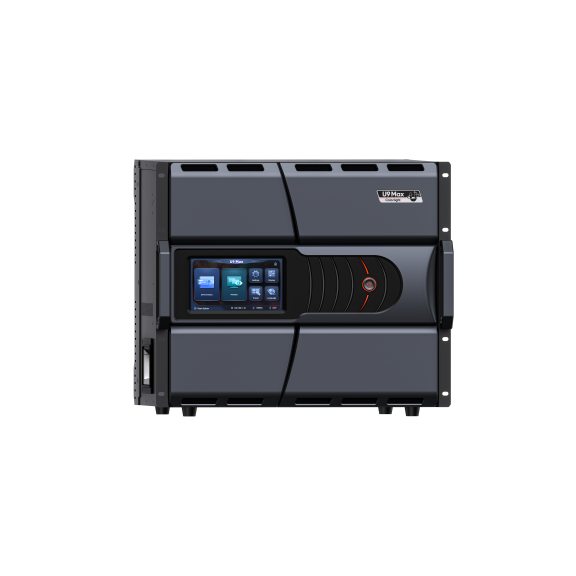

- 전면 터치스크린 : 현장에서 상태 확인 및 기본 설정 즉시 조작.
- 실시간 상태 모니터링 및 알림 : 전원·팬·온도·화면 연결·비트에러 등 모니터링, 이상 시 이메일 알림.

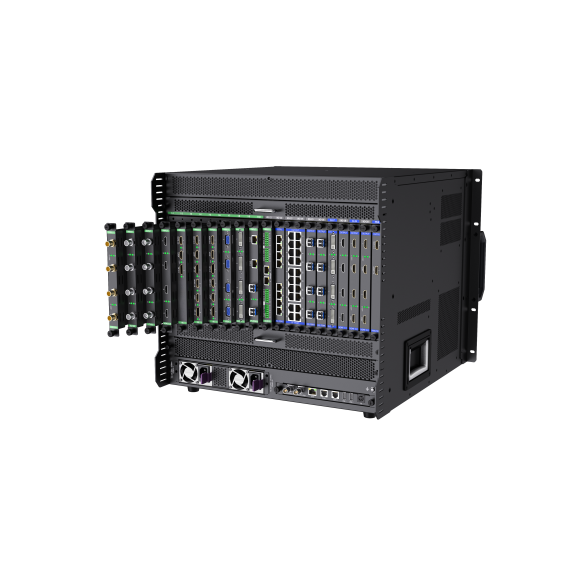

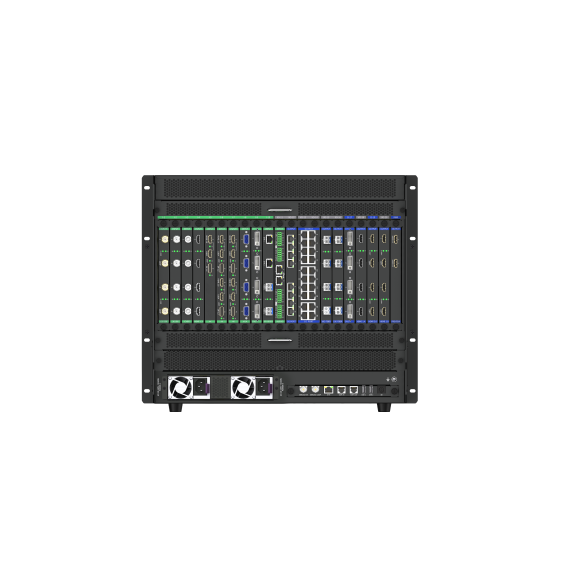

- 핫스왑 보드 : I/O 보드 교체 시 서비스 중단 최소화(모듈형·핫스왑 지원).
- 권한·로그 관리 : 다중 사용자 권한 분리 및 작업 로그 기록으로 운영 안정성 확보.
- 대량 프리셋·스케줄 : 최대 20,000 프리셋 저장·실행, 예약 루프 재생 지원.
- 유지보수 접근성 : 표준 규격 보드·케이블 사용, 전면/후면 접근으로 현장 유지보수 용이.

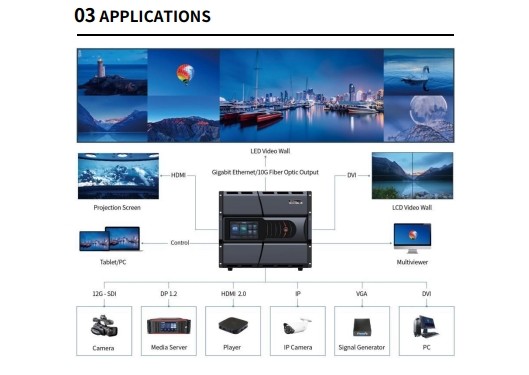

▷ 권장사용처
- 대형 LED 비디오월(소형 픽셀 포함) : 고해상도 LED 스크린을 다수 포트로 분산 제어할 때.
- 컨벤션센터·전시장·스테이지 공연 : 다중 화면 동기화·프리셋 기반 빠른 전환이 필요한 환경.
- 스튜디오·중계·방송 제어실 : 12G/3G-SDI 입력 지원으로 방송급 신호 처리.
- 프로젝션·LCD 비디오월 솔루션 : HDMI/DVI 출력으로 프로젝션·LCD 동시 구성 가능.
- 교통·감시·제어센터 : 다중 입력 모니터링·안정성(중복 전원·네트워크) 요구 환경.
▷ Download & Specification
Click to ▷ Colorlight. U9 MAX
