▷ 제품명
- Z5 LED Video Controller**
▷ 한줄요약
- 초저지연 UHD 처리와 HDR·광색역을 지원하는 고용량 2U 전문 LED 비디오 컨트롤러.

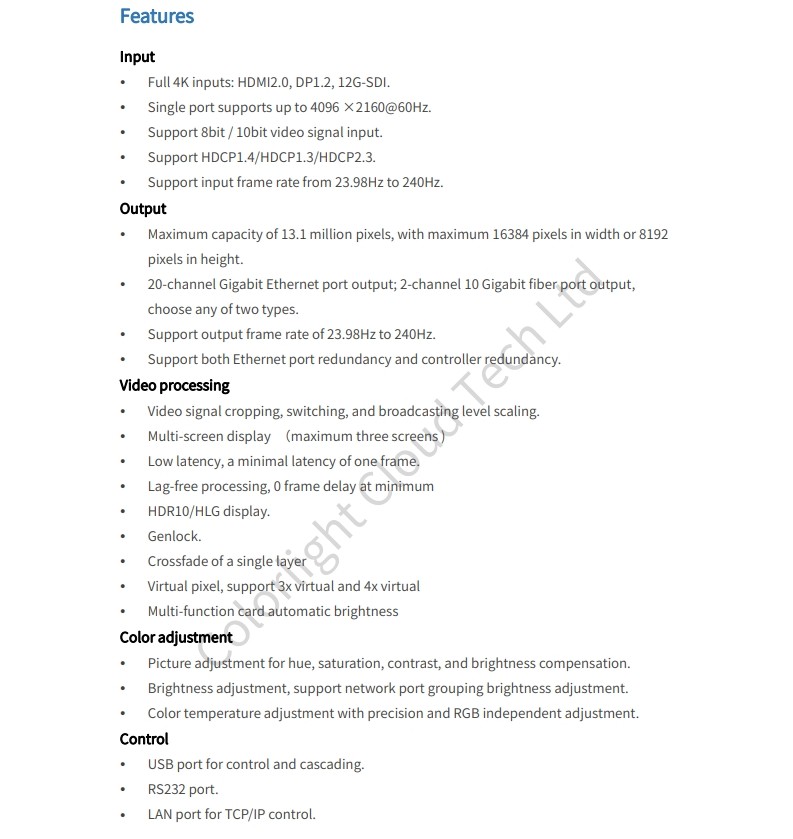

▷ 주요사양 한눈에

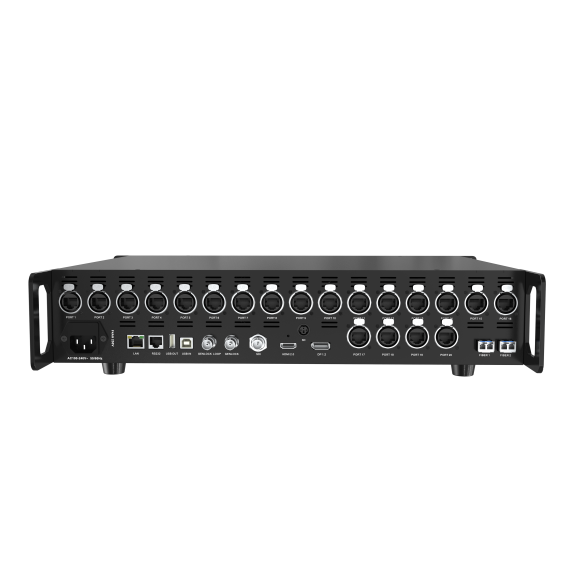

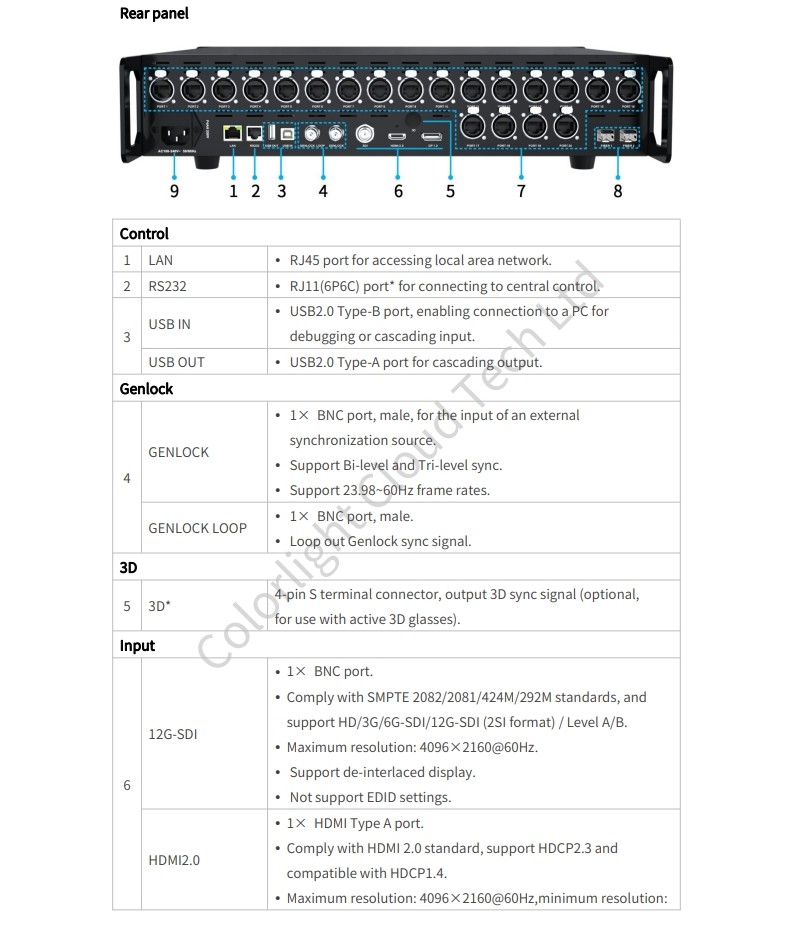

- 입력 포트 : 1× 12G‑SDI(BNC), 1× HDMI2.0, 1× DP1.2, LAN, RS232, USB IN/OUT.

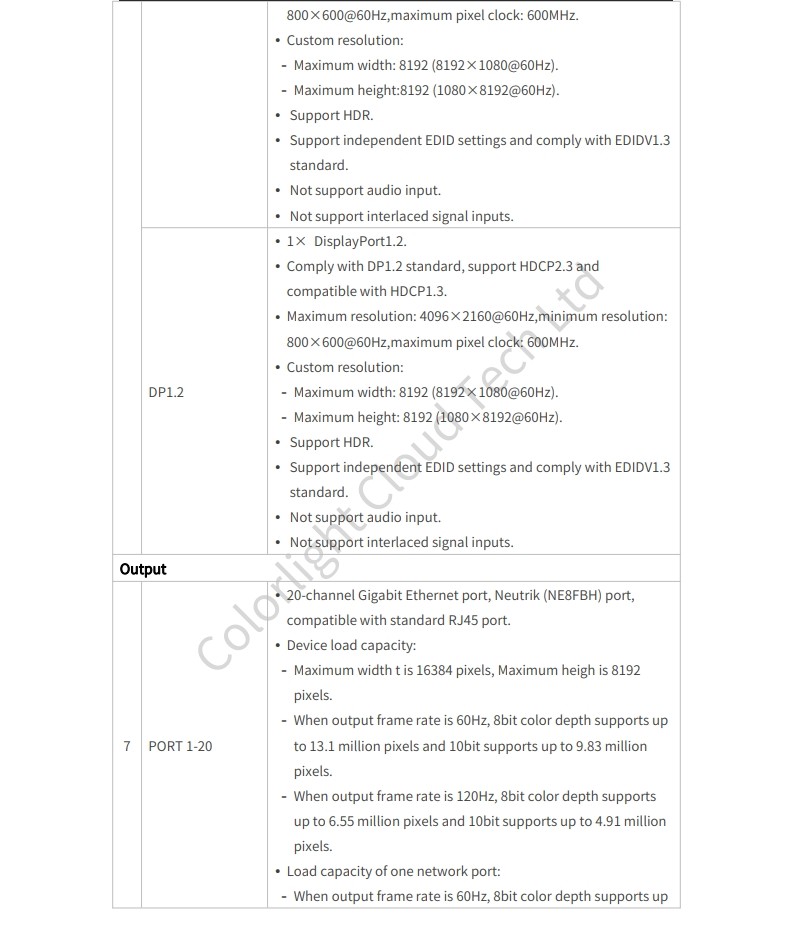

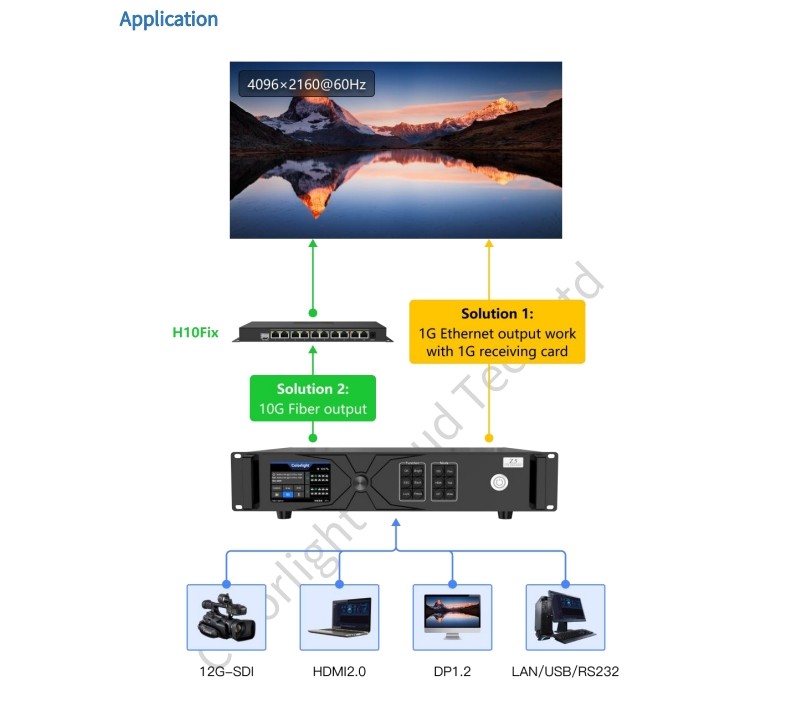

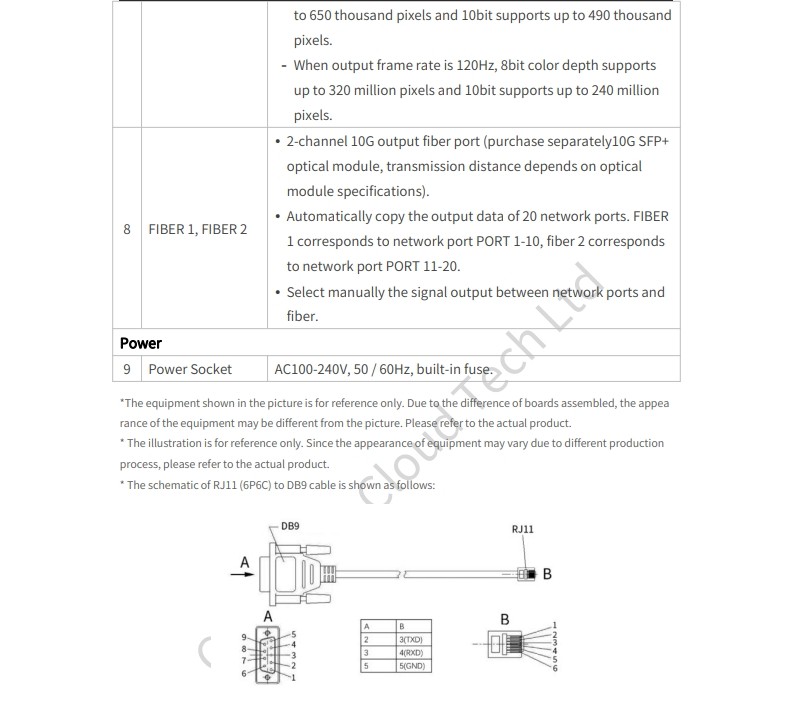

- 출력 포트 : PORT1–20 (20× Gigabit Ethernet, Neutrik NE8FBH); FIBER1–2 (2× 10G SFP+ 옵션, PORT1–10 / PORT11–20 복사).

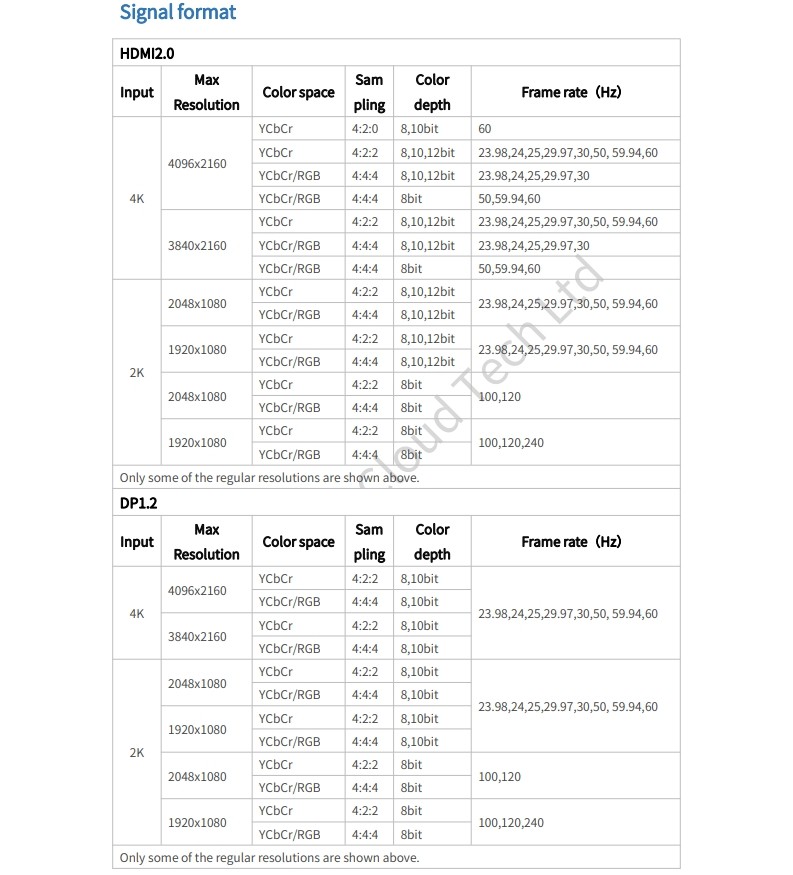

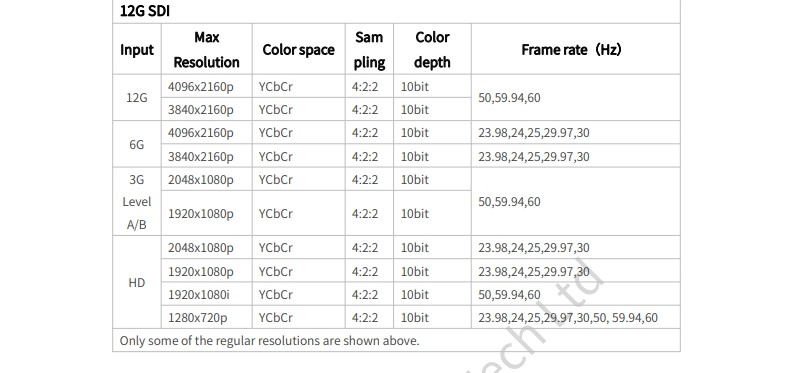

- 해상도·색심도 : 최대 4096×2160@60Hz, 입력별 8/10/12‑bit 지원(포맷별 상이).
- 입력 지원 : HDMI 2.0, DP1.2, 12G‑SDI로 Full 4K(최대 4096×2160@60Hz) 입력 지원.
- 초저지연 처리 : 최소 1프레임 지연 및 0프레임 지연에 근접한 랙프리 처리.
- 대용량 출력 : 20× Gigabit Ethernet 또는 2× 10G SFP+ 광포트 선택, 최대 13.1M 픽셀(60Hz, 8bit 기준) 처리.
- 전문 영상 기능 : HDR10/HLG, Genlock, 가상픽셀(3×/4×), 레이어 크로스페이드 등.
- 프레임레이트 범위 : 입력·출력 모두 23.98Hz ~ 240Hz 지원.

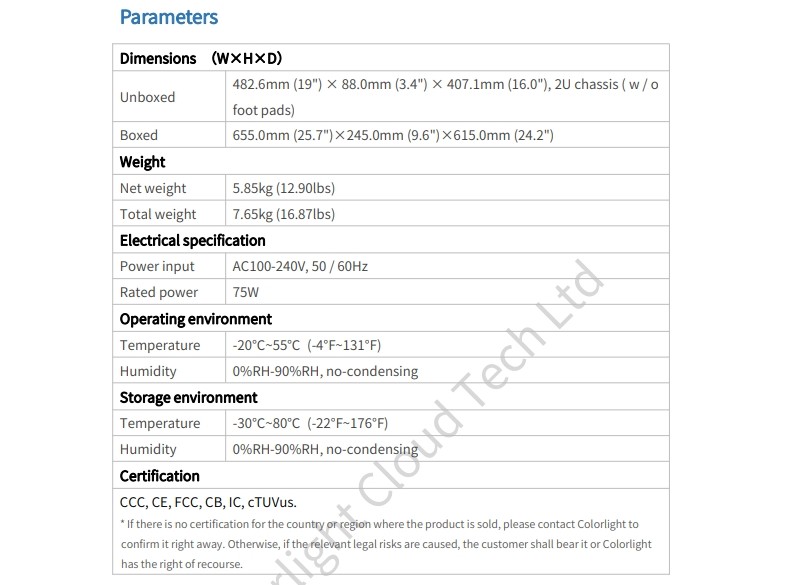

- 환경 : 동작온도 −20℃ ~ 55℃, 보관 −30℃ ~ 80℃.
- 인증 : CCC, CE, FCC, CB, IC, cTUVus 등.
- 전원 : AC100–240V, 50/60Hz / 정격소비전력 75W.

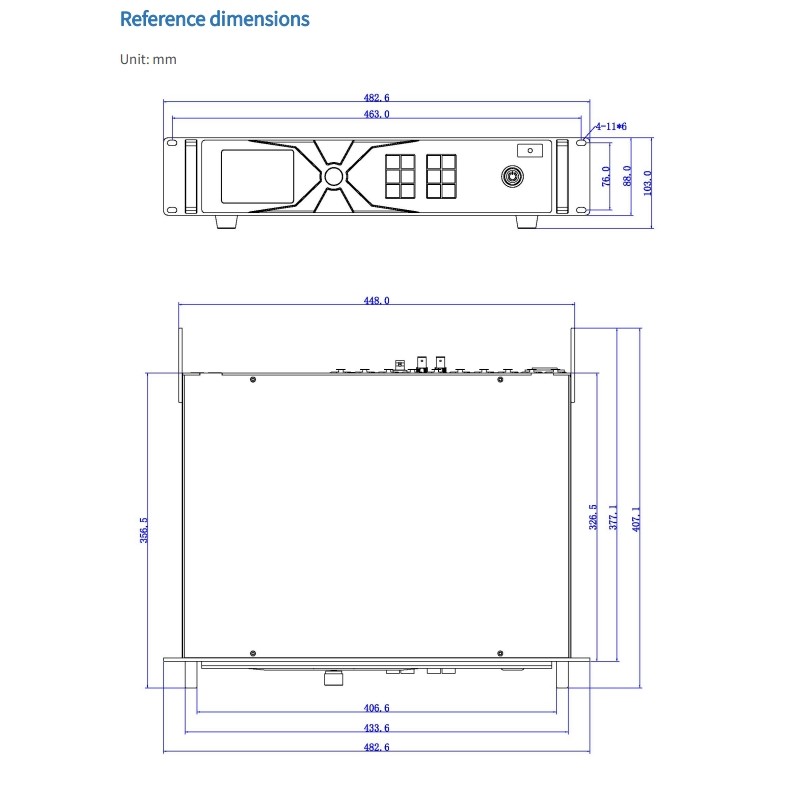

- 치수 / 무게 : 482.6 × 88.0 × 407.1 mm (2U) / Net 5.85 kg.
▷ 운영 관리 편의성

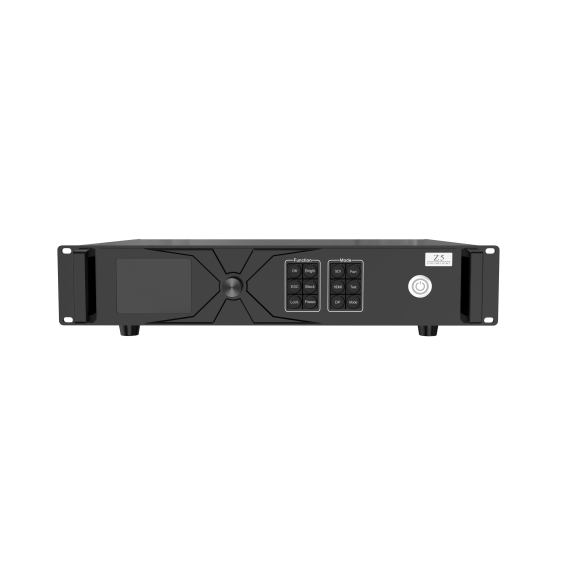

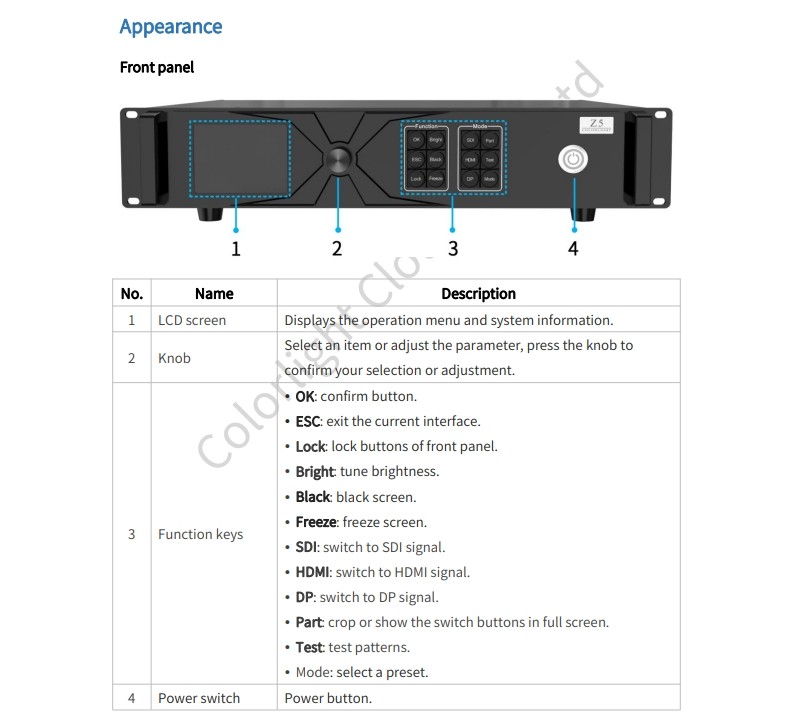

- 전면 조작 : LCD 화면·노브·전용 기능키(밝기, 블랙, 프리즈, 테스트, 프리셋 등)로 현장 설정이 직관적.
- 원격 제어 : LAN(TCP/IP), RS232, USB를 통한 원격 제어·디버깅·캐스케이딩 지원.
- 신뢰성 : 이더넷 포트 이중화 및 컨트롤러 이중화 지원, 광 포트로 네트워크 출력 자동 복사(백업) 가능.
- 세부 보정 : 포트 그룹별 밝기 조정, 색온도·RGB 개별 보정, EDID 독립 설정으로 정밀 색보정 가능.
▷ 권장사용처
- 대형 라이브 이벤트·콘서트·투어 : 초저지연과 대형 LED 패널 구동에 적합.
- 방송 스튜디오·중계(OB) 차량 : 12G‑SDI·Genlock·방송 규격 호환성으로 방송 환경에 적합.
- 촬영·프로덕션 : HDR·광색역 처리와 정밀 색보정이 필요한 촬영 환경.
- 렌탈·이벤트 프로덕션 업체 : 높은 출력 용량과 이중화로 현장 유연성 및 신뢰성 확보.
