▷ 제품명
- Z8t LED Video Controller
▷ 한줄요약
- 모듈형 보드 설계로 확장성과 초대용량(최대 23.59M 픽셀)을 지원하는 하이엔드 초저지연 HDR LED 컨트롤러.
▷ 주요사양
- 최대 입력 보드/출력 보드 : 입력 2개 / 출력 2개, 최대 8종 보드 조합 지원.
- 최대 출력 용량 : 23.59M 픽셀 (폭 최대 16,384 × 높이 최대 8,192).

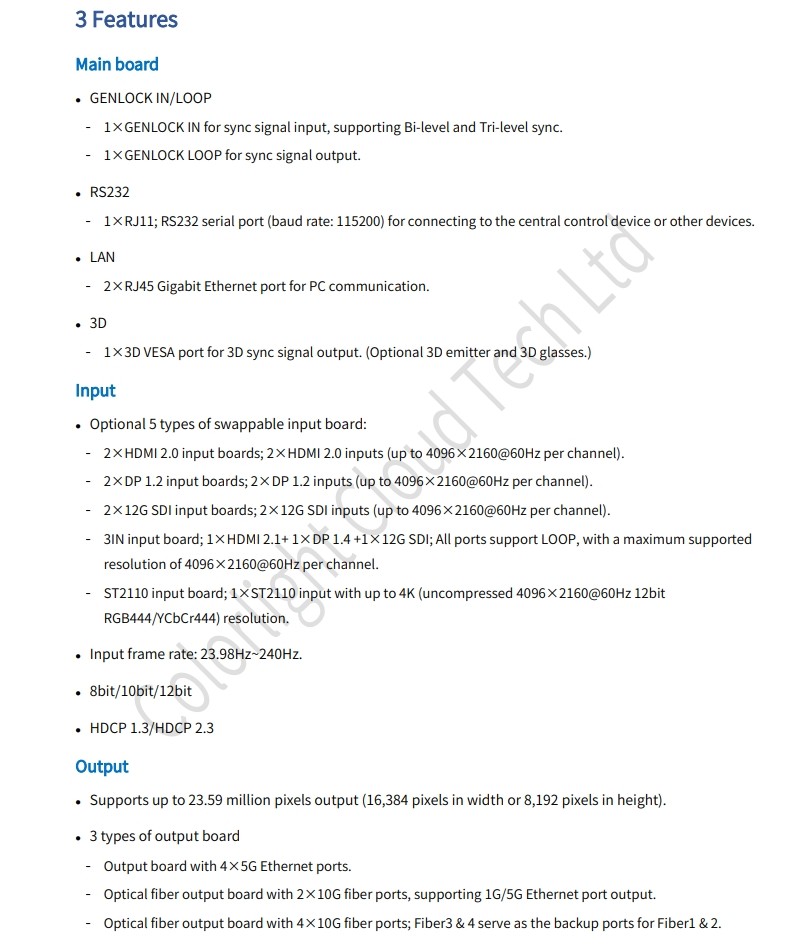

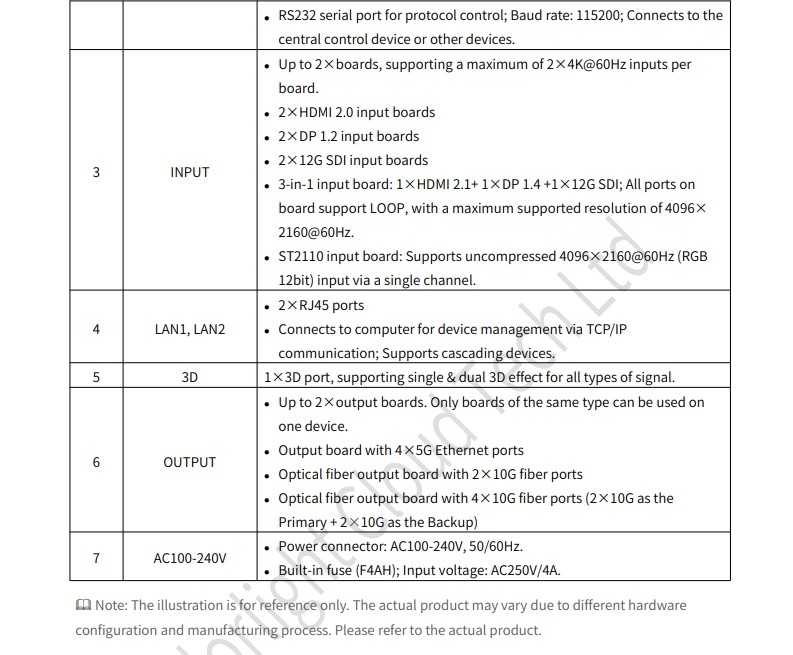

- 입력 보드 : 최대 2개 보드, 보드당 2×4K@60Hz 입력 지원(보드 종류별 상이).
- 입력 보드 종류 : 2×HDMI2.0, 2×DP1.2, 2×12G‑SDI, 3‑in‑1(HDMI2.1+DP1.4+12G‑SDI), ST2110 SFP.
- 출력 보드 : 4×5G Ethernet 포트 보드, 2/4×10G 광 포트 보드(백업 포함).
- 입력 프레임레이트 / 색심도 : 23.98Hz ~ 240Hz, 8/10/12bit(보드·포맷별 상이).

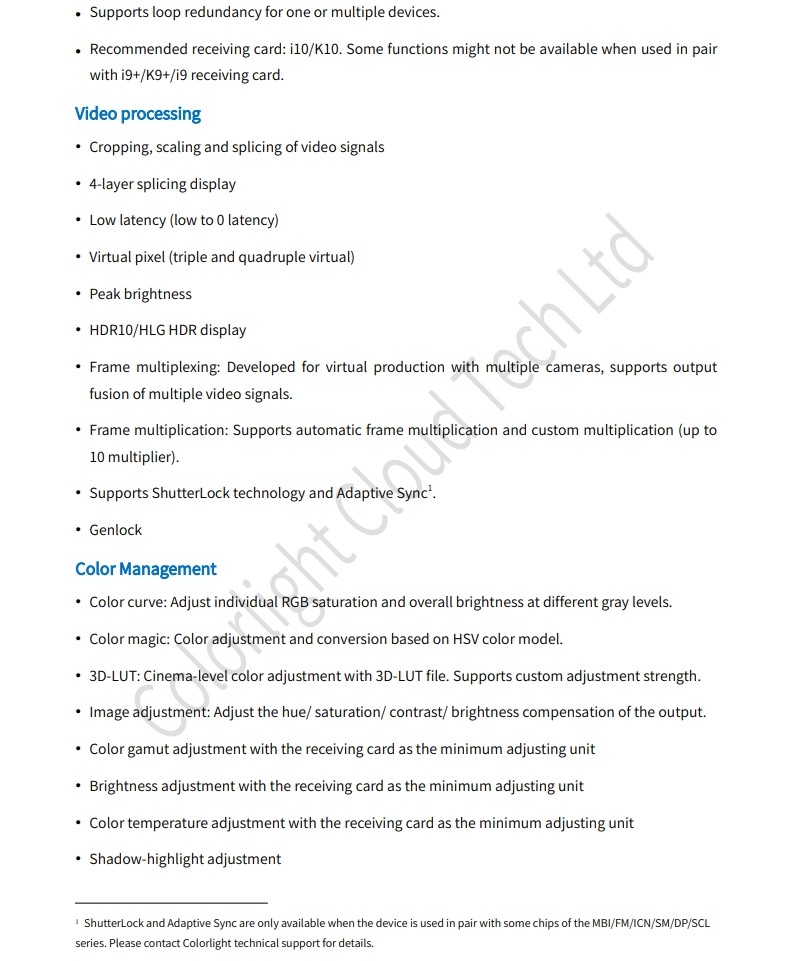

- 고급 영상처리 : 실시간 스케일링·크로핑·4레이어 스플라이스, 프레임 멀티플렉싱(멀티카메라 합성), 프레임 멀티플라이(최대 10×).
- 정밀 색관리 : 3D‑LUT, Color Magic, Color Curve, 수신카드 단위 색·밝기·색온도 조정, 섀도우·하이라이트 보정.
- 방송·촬영 친화 기능 : HDR10/HLG, Genlock, ShutterLock·Adaptive Sync(조건부 지원).

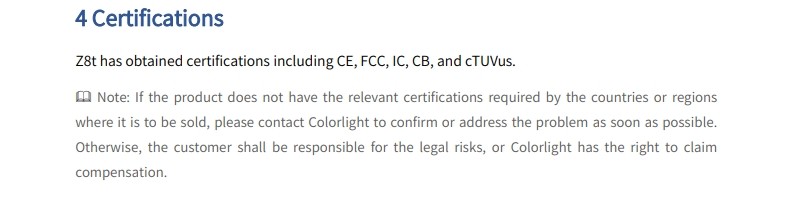

- 인증 : CE, FCC, IC, CB, cTUVus 등.

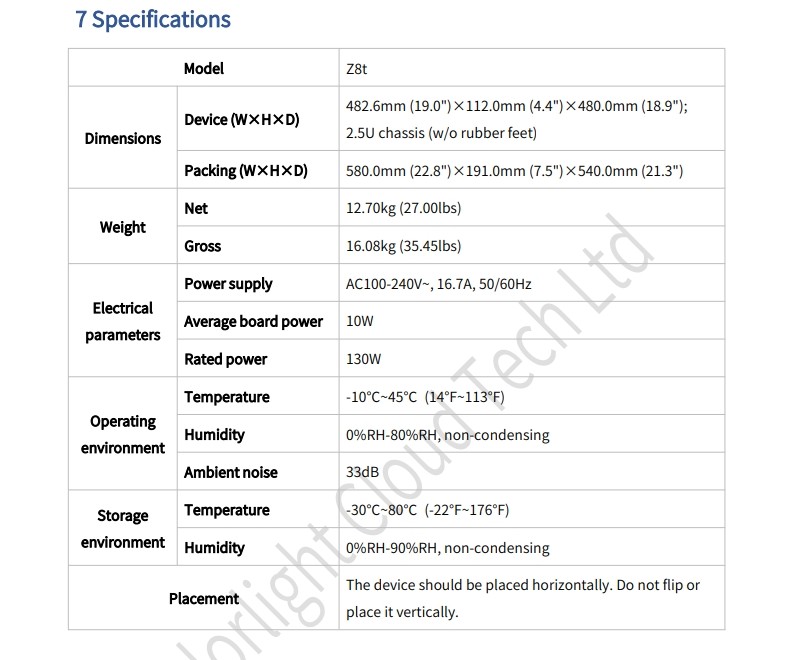

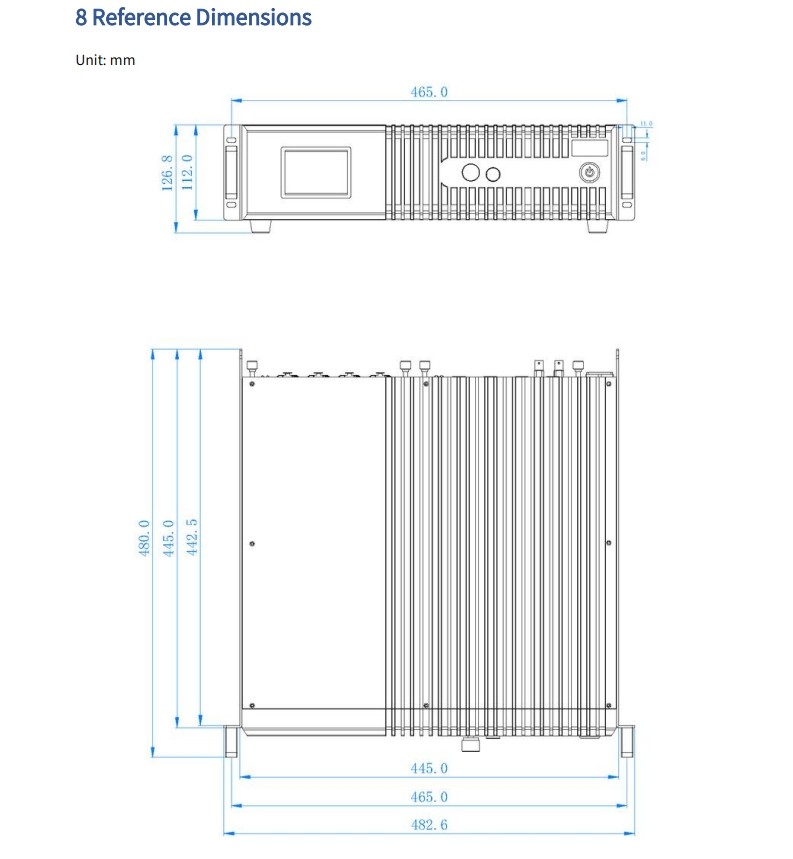

- 치수 / 무게 : 482.6 × 112.0 × 480.0 mm (2.5U) / Net 12.70 kg.
- 전원 / 소비전력 : AC100–240V, 정격 전력 표기(문서 기준 모델별 상이).
▷ 운영·관리 편의성
- 모듈 교체형 설계로 현장 업그레이드·유지보수·맞춤 구성 용이.

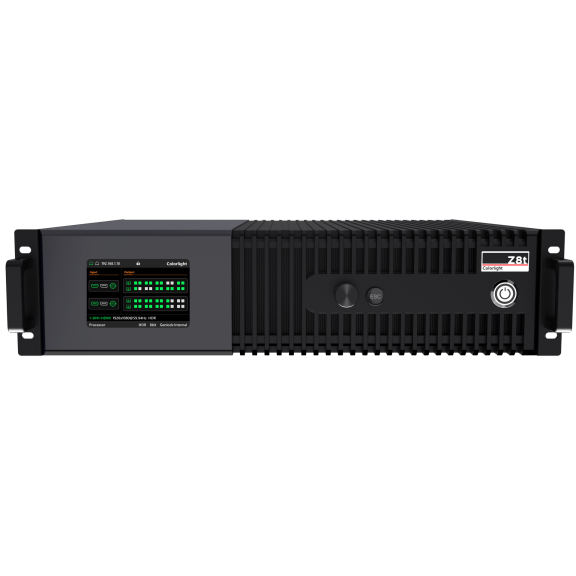

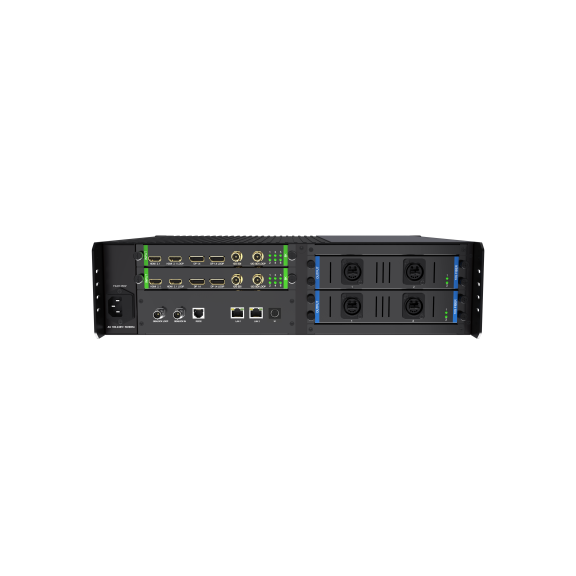

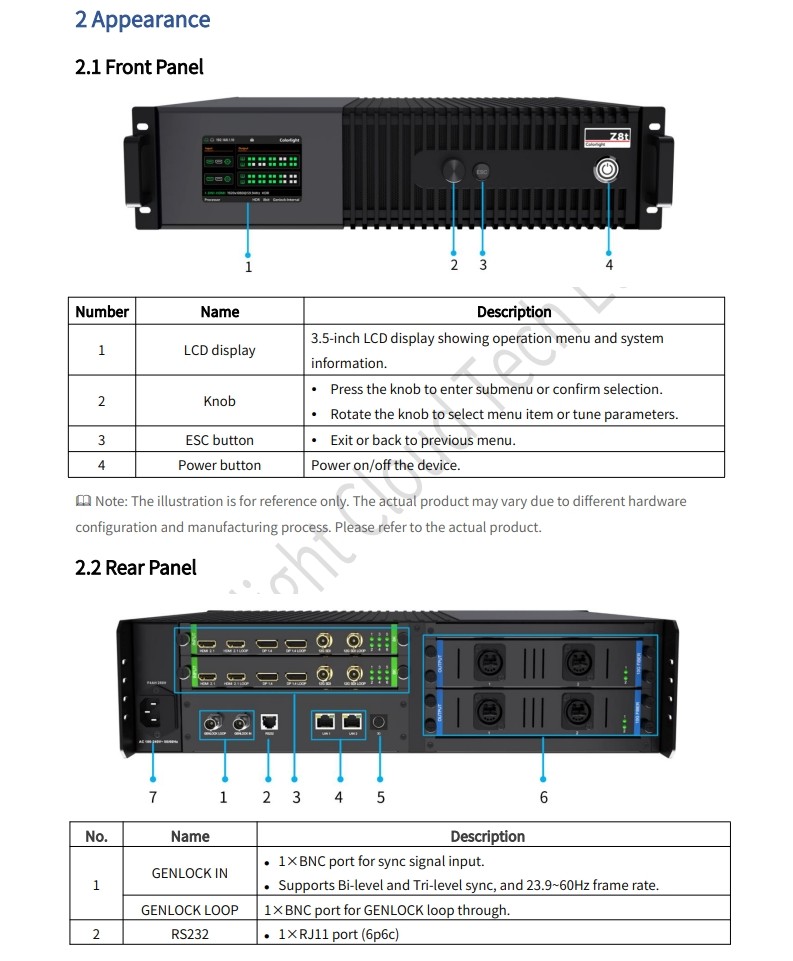

- 전면 3.5" LCD + 노브/버튼으로 기본 현장 조작 가능; LAN(RJ45)×2, RS232, GENLOCK, 3D 포트 제공으로 원격 제어·동기화·3D 워크플로우 지원.

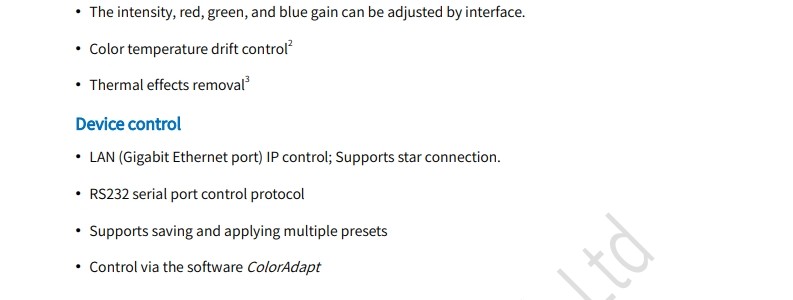

- ColorAdapt 소프트웨어를 통한 프리셋 저장·적용 및 원격 색보정 가능.
- 고용량·고속 네트워크 구성 시 케이블(CAT6 이상, 싱글모드 광), 수신카드 호환성, 포트별 대역폭 설계 필요.
- 온도 센서 옵션으로 색온도 드리프트 제어·열 영향 보정 가능(센서 장착 필요).
▷ 권장사용처

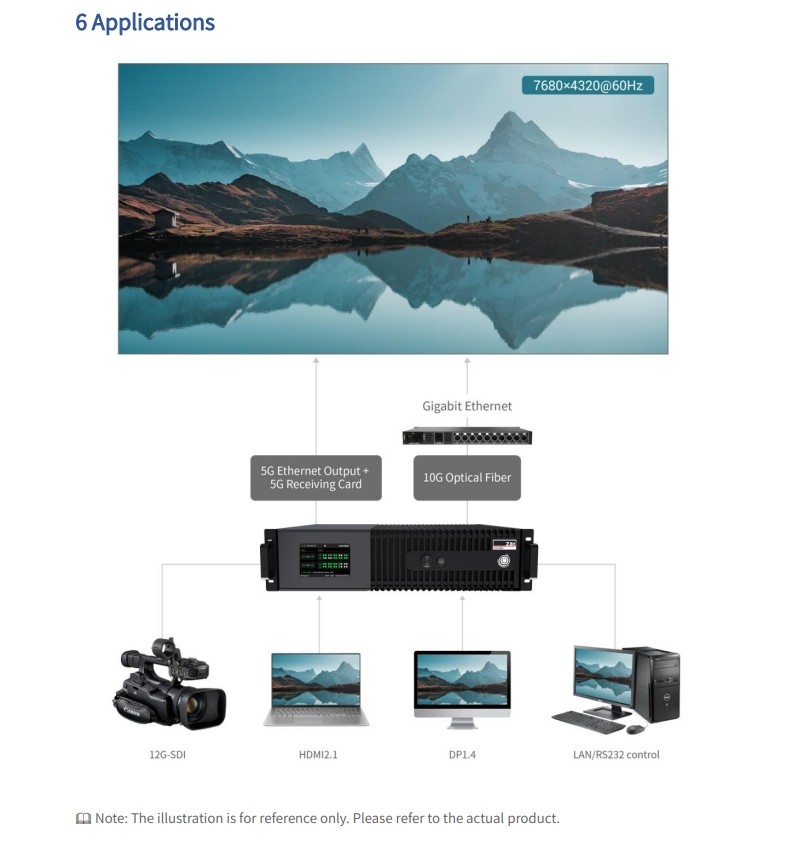

- XR 가상 제작 스튜디오 / 멀티카메라 가상 배경 합성 : 프레임 멀티플렉싱·Genlock·ST2110 지원으로 최적.
- 초대형 전시·광고 스크린 / 대형 무대 렌탈 : 대용량 픽셀 처리로 케이블·장비 수 감소.
- 방송국·중앙관제·데이터센터 시각화 : ST2110·PTP 등 IP 방송 워크플로우와 호환.
- 영화·상업 촬영·프로덕션 : 3D‑LUT·Color Magic 등 시네마틱 색보정 요구 환경.
